Разборка и сборка двигателя.

После демонтажа устанавливаем двигатель на разборочный стенд. Снимаем генератор, головку блока цилиндров, верхнюю крышку картера сцепления, маховик и масляный насос (см. соответствующие разделы).

Ключом на 10 отворачиваем два болта крепления подводящей трубы насоса охлаждающей жидкости...

...и снимаем трубу и прокладку.

Ключом на 10 отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала.

Снимаем держатель и прокладку.

Головкой на 14 отворачиваем гайки крепления крышки шатуна (шатун при этом должен находиться в НМТ).

Снимаем крышку шатуна.

Вынимаем нижний вкладыш шатунного подшипника из крышки.

Упираемся деревянной ручкой молотка в разъем нижней головки шатуна...

...и выталкиваем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из головки шатуна.

Аналогичным образом извлекаем поршни с шатунами из других цилиндров. Зажимаем шатун в тиски с мягкими губками. Пальцами рук осторожно (не прилагая большого усилия) разводим замки поршневых колец и поочередно снимаем с поршня...

...два компрессионных кольца...

...и одно маслосъемное.

Снимаем расширитель маслосъемного кольца.

На двигателе ВАЗ-21083 поршневой палец вставлен в верхнюю головку шатуна с натягом.

Выпрессовываем палец ударами молотка по оправке, держа шатун навесу, или уложив поршень в деревянную опору с цилиндрической выемкой под юбку поршня и отверстием под палец.

Снимаем поршень с шатуна.

На двигателе ВАЗ-2111 применяются поршневые кольца плавающего типа, свободно вращающиеся в бобышках поршня и втулке шатуна. Для разборки поршня с шатуном зажимаем шатун в тиски с мягкими губками.

Поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо.

Оправкой выталкиваем поршневой палец и снимаем поршень с верхней головки шатуна.

Головкой на 17 отворачиваем десять болтов крепления крышек коренных подшипников коленчатого вала.

Снимаем крышки.

Вынимаем из крышки вкладыш коренного подшипника.

Вынимаем коленчатый вал.

Вынимаем из проточек опоры среднего коренного подшипника упорные полукольца.

Вынимаем из постелей блока цилиндров вкладыши коренных подшипников.

Собираем двигатель в обратной последовательности. В крышки коренных подшипников устанавливаем вкладыши без проточки на внутренней поверхности.

В первую, вторую, четвертую и пятую постели блока цилиндров устанавливаем вкладыши с проточками, а в третью постель - вкладыш без проточки (такой же как и в крышке).

Смазываем вкладыши моторным маслом и укладываем в постели коленчатый вал. Вставляем в проточки опоры третьего коренного подшипника упорные полукольца, смазанные моторным маслом. Поверхности полуколец с антифрикционным покрытием (на них выполнены проточки) должны быть обращены к щекам коленчатого вала.

Устанавливаем крышки коренных подшипников в соответствии с метками (см. рис.), нанесенными на их наружной поверхности (счет крышек ведется со стороны привода ремня ГРМ). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Метки на крышках коренных подшипников.

Затягиваем болты крепления крышек предписанным моментом (см. приложение). Поршни к цилиндрам подбираются по классам.

Класс цилиндра, обозначаемый буквами А, В, С, D, Е клеймится на нижней плоскости блока цилиндров.

Классы диаметров поршня и отверстия под поршневой палец, а также группы по массам поршня маркируются на его днище.

При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня с усилием нажатия большого пальца руки и не выпадал из поршня при вертикальном положении пальца. Для запрессовки пальца в верхнюю головку шатуна монтируем палец на универсальную оправку (см. рисунок). Размер А вычисляем по формуле:
А = 0,5 х (D - В - С + Е) мм, где D - диаметр поршня, В - длина пальца, С - расстояние между бобышками, Е - ширина головки шатуна. Винт 7 не затягиваем, так как при нагреве от шатуна палец удлиняется и винт может заклинить. Для сборки поршней с шатунами нагреваем шатун на электроплитке или в муфельной печи (до 240°С). Нагретый шатун зажимаем в тиски. Сборку поршня с пальцем и нагретым шатуном производим быстро, так как после охлаждения шатуна изменить положение поршневого пальца не удастся. Надеваем поршень на шатун, обеспечивая совпадение отверстий в верхней головке шатуна и бобышках поршня. Вводим оправку с пальцем в отверстие бобышки поршня и проталкиваем в головку шатуна. При этом поршень должен прижиматься бобышкой к головке шатуна в направлении запрессовки пальца. Устанавливаем на поршни кольца и располагаем их следующим образом: замок верхнего компрессионного кольца ориентируем под углом около 45° к оси поршневого пальца; замок нижнего компрессионного кольца - под углом 180° к оси замка верхнего кольца; замок маслосъемного кольца - под углом 90° к оси замка верхнего компрессионного кольца. Нижнее компрессионное кольцо устанавливаем проточкой (скребком) вниз. Если на кольце нанесена метка ВЕРХ или ТОР - кольцо располагаем меткой вверх. При установке маслосъемного кольца стык расширителя располагаем со стороны, противоположной замку кольца. Перед установкой деталей смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

При установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода ГРМ.

Устанавливаем поршни с шатунами в цилиндры, сжимая регулируемой втулкой поршневые кольца.

Упираясь деревянной ручкой молотка в днище поршня, вталкиваем его в цилиндр.

При установке крышек шатунов номера на шатунах и крышках должны располагаться с одной стороны.

Дальнейшую сборку проводим в последовательности, обратной разборке.

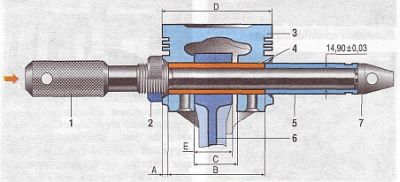

Запрессовка пальца в верхнюю головку шатуна: 1 - оправка; 2 - регулировочная гайка; 3 - поршень; 4 - поршневой палец; 5 - направляющая втулка; 6 - шатун; 7 - винт.
